對鋁合金直通托盤式橋架的設計總結

時間:2023-7-30 點擊:722次

1.應準確選擇直通托盤式橋架荷載等級。估算電纜重量時宜考慮預留裕度的重量；對施工、檢驗的臨時附加集中荷載或其他需要考慮的荷載。
2.應編制鋁合金橋架系統所需托盤、梯架縱貫、彎通、支吊架及主要附件的規格和數目的明細表，并注明其荷載等級和表面防腐處理等技術要求。
3.系統平面布置圖中應標出鋁合金橋架的路徑走向，托盤或梯架的規格、層數，各類彎通的位置，變寬、變高板及伸縮板的設置點，支吊架的配置及相關尺寸。
4.系統設計應保證橋架能知足工程所需敷設電纜的總量。
5.系統設計時應優先選用尺度系列產品，對工程所需的非尺度件應給出詳圖及技術說明。
6.系統剖面圖中應標出鋁合金橋架的層間間距、支吊架的層間標高、路徑走向的標高變動、支吊架的安裝方式等。

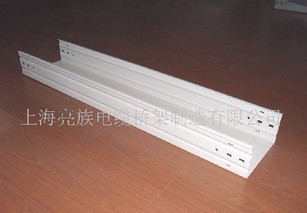

直通托盤式橋架
